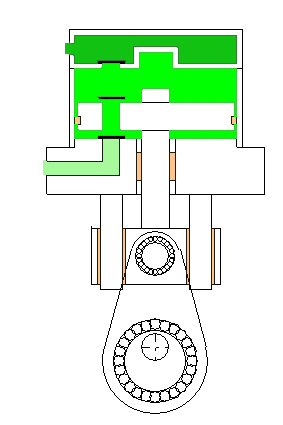

　　1つのシリンダーで2段圧縮。

　　蛇行往復運動しない。

　　吸気と吐出が同時工程で残圧空気の影響を受けない。

　　最小限のロッドシールで気密ができる。

　　短い圧縮工程で高圧力を得ることができる。





　

            圧力上昇に伴う吸気量は、減少しない。

　　　気密性が良く、真空と加圧の両用及びブースターができる。

　　　2段圧縮で、高圧力ができる。

　　　耐久性が良い・コンパクト・高回転数・低騒音が可能

　
　優位性 　用　途

　 　充填が早く省電力

　　最大工程30ｍｍまで可能

　　モーター直結　同期回転数が可能

　　メンテナンスが安易

　洗浄機用・窒素・オゾン・酸素発生器用

　気密試験・リーク検査・高圧力噴射

　ジャッキ・フレス・リフト・工場内機械設備用

　

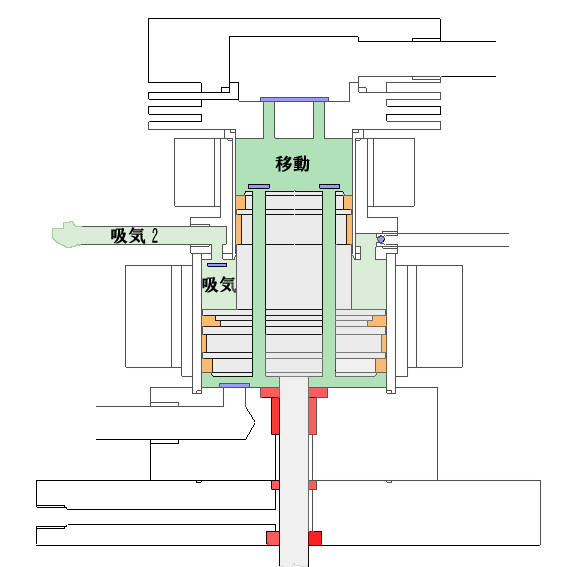

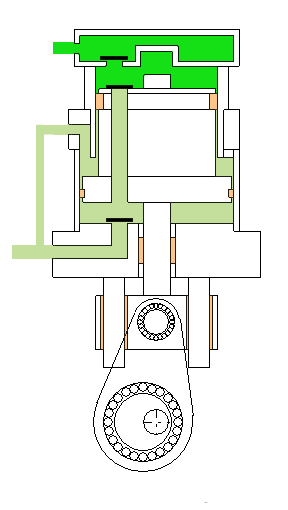

　一つのシリンダーで異形ピストンの2段圧縮

　蛇行往復運動しない

　吸気と吐出が同時工程で残圧の悪影響を受けない

　最小限のロッドシールで気密性が保てる













 　

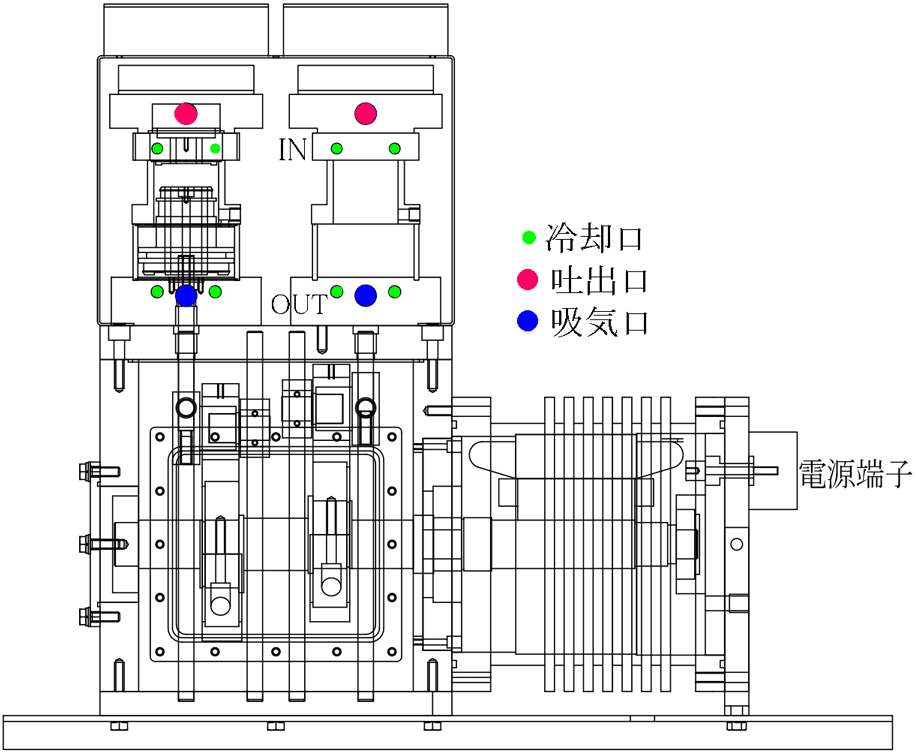

　吸気口2か所　吐出口2か所

　吸気量が通常の1.6倍確保

　効率UP　高圧ブースターが可能

　カス漏れ検知ﾎﾟｰﾄ可能

　コンプレッサー本体の冷却が可能

　吐出温度大幅ＤＯＷＮ熱効率UP

　完全密閉ガス漏れ無し

　オイルフリー長期間連続運転可能




　　本体冷却型　　「水冷循環方式」　＆　「真空吸引冷却方式」　選定
　

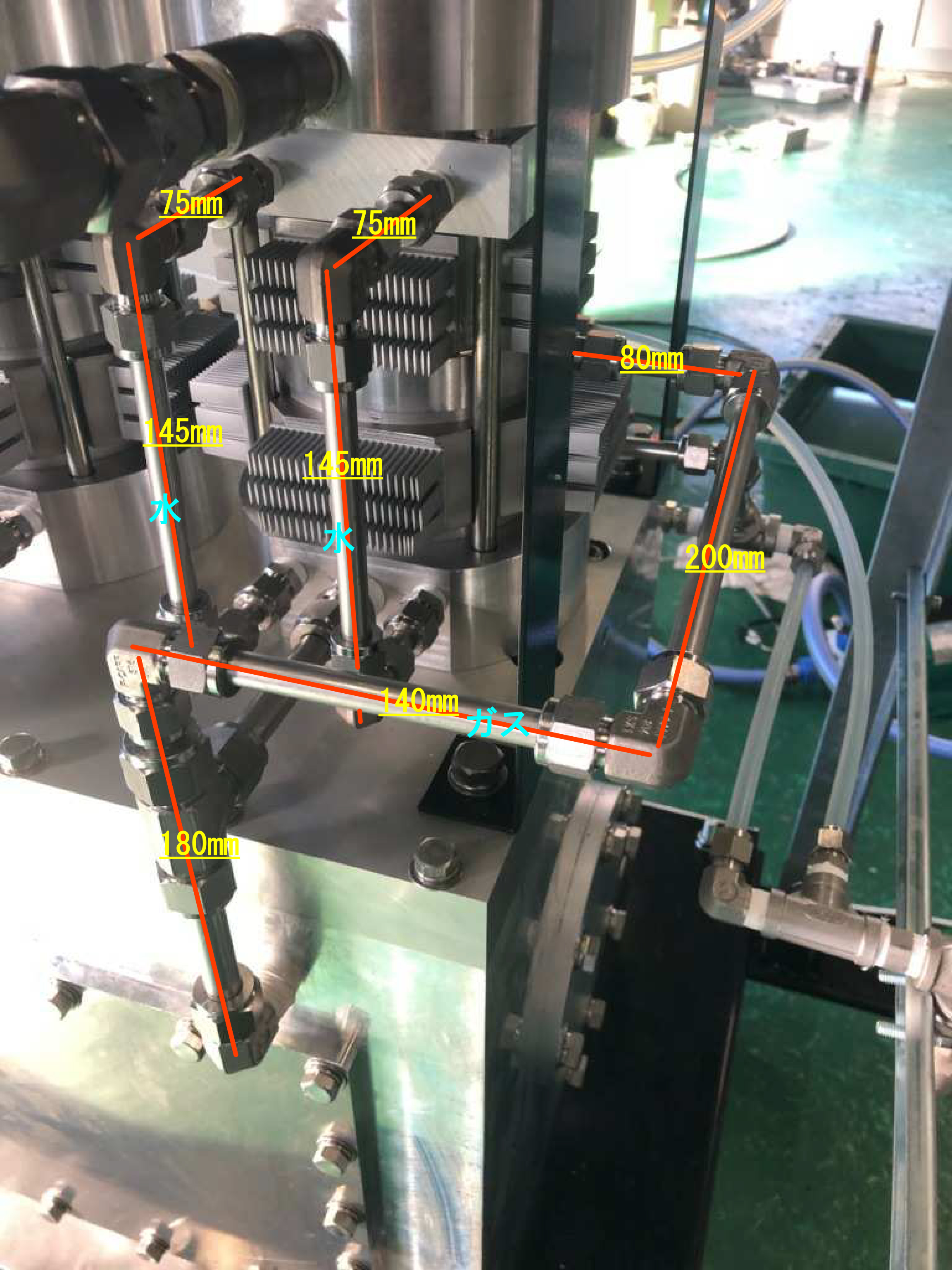

　　参考写真　「高圧4.9MPa　完全密閉真空加圧コンプレッサー」
